本期著重對電子潔凈室（區）要求及檢測方法進行詳細闡述。
住房和城鄉建設部聯合質量監督檢驗檢疫總局于2008年12月15日發布電子工業潔凈廠房設計規范，并于2009年07月01日實施。為在電子工業潔凈廠房設計中，做到技術、經濟適用、安全可靠、節約資源、降低能耗、確保質量，并符合勞動衛生和環境保護的要求制定本規范。本規范適用于新建、擴建和改建的電子工業潔凈廠房設計。
1、生產環境設計的要求
1.1潔凈室（區）的空氣潔凈度等級應按現行標準《潔凈廠房設計規范》GB50073的有關規定執行。
1.2各種電子產品生產環境的空氣潔凈度等級所處狀態（空態、靜態、動態）應與業主協商確定。
1.3各種電子產品生產環境的空氣潔凈度應根據生產工藝確定，無要求時，可按本規范附錄A確定
1.4潔凈室（區）的溫度和相對濕度應按表1確定。
|
房間類型 |
溫度，℃ |
相對濕度，% |
||
|
冬季 |
夏季 |
冬季 |
夏季 |
|
|
生產工藝有要求的潔凈室 |
按具體生產工藝要求確定 |
|||
|
生產工藝無要求的潔凈室 |
≤22 |
24 |
30～50 |
40～70 |
|
人員凈化及生活用室 |
～18 |
～28 |
—— |
—— |
1.5單向流和混合流潔凈室（區）的噪聲級（空態）不應大于65dB（A），非單向流潔凈室（區）的噪聲級（空態）不應大于60dB（A）。
2.1潔凈廠房的位置選擇和總平面布置
2.1.1潔凈廠房位置的選擇，應根據下列要求經技術經濟比較后確定∶
2.1.2應布置在大氣含塵和有害氣體或化學污染物濃度較低、自然環境較好的區域；
2.1.3應遠離鐵路，碼頭、飛機場、交通要道以及散發大量粉塵和有害氣體或化學污染物的工廠、貯倉、堆場等有嚴重空氣污染、振動或噪聲干擾或強電磁場的區域。不能遠離嚴重空氣污染源時，則應位于全年頻率風向下風側；
2.1.4在廠區內應布置在環境清潔、污染物少、和物流不穿越或少穿越的地段。
2.1.5潔凈廠房凈化空調系統的新風口與城市交通干道之間的距離（相鄰側邊沿）宜大于50m。當潔凈廠房與交通干道之間沒有城市綠化帶時，可根據具體條件適當減少，但不得小于25m。
2.1.6對于有微振控制要求的潔凈廠房的位置選擇，應實際測定周圍現有振源和模擬振源的影響，并應與容許振動值比較分析后確定。
2.1.7廠區總平面布置時，應按潔凈生產、非潔凈生產、輔助生產、公用動力系統和辦公、生活等功能區合理布局。潔凈廠房宜根據電子產品生產工藝特點和各種功能區的要求，按組合式、大體量的綜合性廠房布置。
2.1.8清凈廠房周圍及其周邊的道路面層，應選用整體性能好、發塵少的材料。
2.1.9潔凈廠房周圍應進行綠化，但不宜種植對生產環境和產品質量有影響的植物。
2.1.10潔凈廠房宜設置環形消防車道，若有困難時可沿廠房的兩長邊側設消防車道。消防車道的設置應符合現行標準《建筑設計防火規范》GB50016的有關規定。
2.2潔凈室型式
2.2.1潔凈室可根據電子產品生產工藝特點、空氣潔凈度等級和布置要求分為隧道式、開放式和微環境等，也可按氣流流型分為單向流潔凈室、非單向流潔凈室和混合流潔凈室。
2.2.2電子工業潔凈廠房垂直單向流潔凈室的空間，應包括活動地板以下的下技術夾層、潔凈生產層和吊頂以上的上技術夾層。潔凈室型式的選擇應綜合生產工藝要求、節約能源、減少投資和降低運行費用等因素確定，各種空氣潔凈度等級的電子工業潔凈廠房宜采用混合流潔凈室。對空氣潔凈度要求嚴格時，宜采用微環境等型式。
2.3潔凈室布置和綜合協調
2.3.1潔凈廠房的平面布置應合理安排潔凈生產區、輔助區和動力區，并應符合下列要求∶
1潔凈室（區）人員凈化、物料凈化和各種輔助用房，應合理分區布置；
2生產工藝或生產設備有特殊要求時，宜分隔為單獨的房間；
3生產過程中排放腐蝕性氣體的生產設備或生產工序應分類、集中布置或與其他生產房間分隔；
4發熱量、發生量大的生產工序或生產設備，宜與空氣潔凈度要求嚴格的房間分隔布置；
5潔凈室（區）的輔助設備、維修間等技術支持區，宜集中布置在潔凈室（區）的相鄰房間，技術支持區的空氣潔凈度等級應低
于潔凈室（區）的等級；
6若需在潔凈室（區）內設置潔凈電梯時，應采取氣閘間、潔凈送風措施；
7應符合有關防爆、防火、消防等要求。
2.3.2潔凈室（區）的空間布置應滿足下列要求；
1生產設備、物料運輸系統應根據產品生產工藝要求布置，并應做到有效、靈活和操作方便；
2各類管線的空間布置應滿足生產工藝、安全間距和維修要求；
3～終端空氣過液器、照明燈具和各種公用動力設施的布置，應滿足生產工藝、潔凈度等級、安全生產和維修要求；
4清凈生產層的高度應按生產設備、微環境裝置和物料運輸設備的外形尺寸確定。技術夾層高度應根據具體工程要求確定。
2.3.3潔凈室（區）內應少分隔，但下列情況應予分隔∶
1按火災危險性分類，甲、乙類的房間與相鄰的生產區段或房間之間，或有防火分隔要求時，應設隔墻；
2在電子產品生產過程中，經常不同時使用的兩個生產區段或房間之間；
3生產過程中排放影響產品質量的有害氣體或化學污染物的工序、設備，宜分隔設獨立房間。
2.3.4潔凈廠房的布置應綜合協調生產操作、設備安裝和維修、公用動力管線、氣流流型以及凈化空調系統等各類技術設施的需要。
2.4工藝設計
2.4.1潔凈廠房的工藝設計、工藝布局應為電子產品發展以及產品生產工藝改造和擴大生產預留必要的條件。
2.4.2潔凈廠房工藝設計應確定各種生產條件，在滿足電子產品生產要求的前提下，應做到安全性能好、建設投資少、能量消耗少、運行費用低、生產效率高。
2.4.3潔凈廠房工藝設計應根據產品生產工藝和空氣潔凈度等級要求設置路線、物料運輸和倉儲設施。
2.4.4潔凈廠房的工藝布置應按產品生產工藝流程、潔凈室的氣流流型、工藝設備的安裝和維修、物料運輸?shù)纫蟠_定。在單向流潔凈室內進行生產工藝設備、操作程序、人員流動路線和物料傳輸布置時，應采取避免發生氣流干擾和交叉污染的措施。
2.4.5工藝布局應避免和物流之間的混雜和交叉，宜分別設置人員入口、物料入口和設備出入口，并應在各自的入口處設置祖應的凈化設施。
2.4.6在滿足生產工藝和微振控制，噪聲控制等要求的前提下，空氣潔凈度嚴格的潔凈室（區）宜靠近空調機房布置；空氣潔凈度等級相同的工序或工作室宜集中布置。
2.4.7潔凈室（區）內要求空氣潔凈度嚴格的工序（設備）應遠離出入口和可能干擾氣流的場所設置，并宜布置在上風側；易產生污染的工藝設備應布置在靠近回風口位置或下風側。
2.4.8工藝布置時，應根據大型生產工藝設備的運輸、安裝、維修的要求設置運輸通道、安裝口或檢修口。
2.4.9潔凈廠房內不同空氣潔凈度等級的潔凈室（區）之間聯系頻繁時，應采取防止污染的措施。
2.5人員凈化
2.5.1人員凈化用室和設施應根據潔凈室的規模、空氣潔凈度等級設置，并應設置生活用室。人員凈化用室宜按下圖的人員凈化程序進行布置。

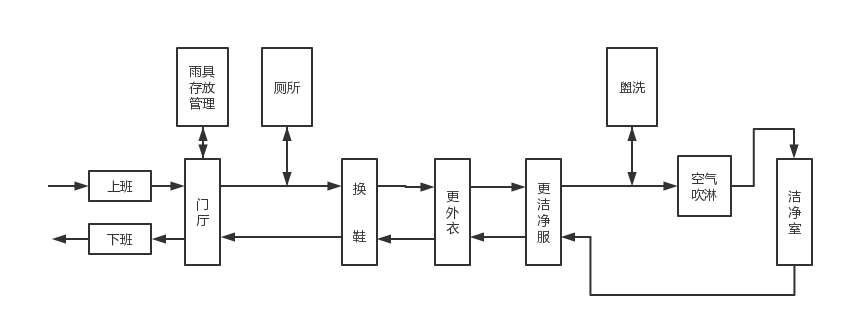

2.5.2人員凈化用室，應根據換鞋（凈鞋）、更外衣、更潔凈工作服等的需要設置。雨具存放、廁所、盥洗室、淋浴室，休息室等生活用房和空氣吹淋室、氣閘室、潔凈工作服洗滌間及干燥間等其他用室，可根據需要設置。
2.5.3潔凈廠房內人員凈化用室和生活用室的建筑面積，應根據清凈室的規模、空氣潔凈度等級和潔凈室內工作人員數量等確定，宜按潔凈室（區）內設計人數平均2～4m2/人計算。
2.5.4人員凈化用室和生活用房的設置，應符合下列規定∶
1凈鞋設施應設在潔凈室入口處；
2更換外衣和更換潔凈工作服用室不應設置在同一房間內；
3外衣存放柜應按潔凈室（區）內設計人數配置；
4應設置存放潔凈工作服，且?guī)в锌諝鈨艋拇嬉略O(shè)施；
5應設置感應式洗手和烘干設施；
6廁所宜設在進入人員凈化用室之前，需設在人員凈化用室內時，應設置前室。
2.5.5潔凈廠房空氣吹淋室的設計，應符合下列要求∶
1在潔凈室（區）的入口處宜設空氣吹淋室。當不設空氣吹淋室時，應設氣閘室；
2吹淋室應設在更換潔凈工作服后的相鄰部位；
3單人空氣吹淋室，應按班人數每30人設一臺。潔凈室（區）工作人員超過5人時，空氣吹淋室一側應設單向旁通門；
4空氣吹淋室的進、出門不得同時開啟，應采取連鎖控制措施；
5空氣潔凈度等級為5級或嚴于5級的垂直單向流潔凈室（區），宜設氣閘室。
2.5.6人員凈化用室和生活用室的空氣清凈度等級，宜由外至內逐步潔凈，室內可送入經過空氣過濾的潔凈空氣。
潔凈工作服更衣室的空氣潔凈度等級宜低于相鄰潔凈室（區）的空氣潔凈度等級；當設有潔凈工作服洗滌室時，洗滌室的空氣潔凈度等級宜為8級。
2.6物料凈化
2.6.1潔凈室（區）內的設備和物料出入口，應獨立設置，并應根據設備和物料的特征，性質、形狀等設置凈化用室及相應物準設施。
2.6.2物料凈化用室與潔凈室（區）之間應設置氣閘室或傳遞窗。
2.7設備及工器具
2.7.1潔凈室（區）內應采用具有防塵、防污染的生產設備和輔助生產設備，并應符合下列要求∶
1表面應光潔、易清潔、不積塵、不揮發化學物質；
2設備的傳動部件等應密封性能好，并應防止?jié)櫥?、冷卻劑等的泄漏；
3對生產中發塵、排熱量大或排出有毒、可燃?xì)怏w的設備，應采取防擴散措施；
4設備的金屬外殼應設置接地設施。
2.7.2當設備安裝在跨越不同空氣潔凈度等級的潔凈室（區）時，宜采取密封隔斷措施。
2.7.3潔凈室（區）內的設備宜選用低噪聲產品。當所選設備超過潔凈室噪聲容許值時，應采取隔聲措施。
2.7.4潔凈室（區）應設置對電子產品生產過程所使用的工器具進行凈化處理的設施。
2.7.5清凈室（區）內，電子產品生產過程中各種零、部件存放和傳送，宜采用容器。用于存放和傳送的容器，應符合下列規定∶
1制作材料應光潔、不吸濕、不銹蝕、不散發污染物、防靜電，并在空氣中不應被氧化；
2應密封性能好；
3當存放物有嚴格的潔凈度要求時，宜充填高純度或干燥氮氣；
4構造、外形應滿足生產工藝要求，并應方便操作和運送。
2.7.6潔凈室（區）內設置真空泵時，應符合下列規定；
1使用油潤滑的真空泵應設置除油裝置，除油后尾氣應排入排氣系統；
2對傳輸含有可燃?xì)怏w的真空泵，可燃?xì)怏w濃度超過下限的20%時，應設尾氣處理裝置，在排入排氣系統前應去除或稀釋可燃?xì)怏w組分；
3傳輸易燃、自燃化學品或高濃度氧氣的真空泵，應采用不燃泵油，并應配置氮氣吹掃。氮氣吹掃控制閥應與生產工藝設備操作系統聯鎖。
2.8空氣凈化系統
2.8.1潔凈廠房內各潔凈室（區）的空氣潔凈度等級，應積據電子產品生產工藝特點和潔凈室型式確定。
2.8.2氣流流型應根據各潔凈室（區）空氣潔凈度等級和電子產品工藝特點的不同要求選用。
2.8.3有下列情況之一者，凈化空調系統宜分開設置；
1運行班次或使用時間不同；
2生產過程中散發的物質對其他工序、設備交叉污染，對產品質量或操作人員健康、安全有影響；
3對溫、濕度控制要求差別大；
4潔凈室（區）內工藝設備發熱相差懸殊；
5凈化空調系統與一般空調系統；
6系統風量過大的凈化空調系統。
2.8.4潔凈室（區）內的溫度、相對濕度應符合本規范第1.4條的規定。
2.8.5潔凈室（區）內的新鮮空氣量應符合現行標準《潔凈廠房設計規范》GB50073的有關規定。
2.8.6潔凈室（區）與周圍的空間應保持一定的靜壓差，靜壓差應符合下列規定∶
1各潔凈室（區）與周圍空間的靜壓差應按生產工藝要求確定；
2不同等級的潔凈室（區）之間的靜壓差應大于等于5Pa;
3潔凈室（區）與非潔凈室（區）之間的靜壓差應大于5Pa;
4潔凈室（區）與室外的靜壓差應大于10Pa。
2.8.7潔凈室（區）維持靜壓差值所需的壓差風量，宜采用縫隙法或換氣次數法確定。
2.8.8送風、回風和排風系統的啟閉聯鎖、控制要求，應符合現行標準《潔凈廠房設計規范》GB50073的有關規定。
2.8.9非連續運行的潔凈室，可根據生產工藝要求設置值班送風，并應進行凈化處理。
2.8.10潔凈室（區）的清掃方式應根據潔凈廠房的規模、空氣潔凈度等級等因素確定。潔凈室（區）宜采用移動式真空吸塵器。對于空氣潔凈度等級為1～5級的潔凈室宜設置集中式真空吸塵系統，潔凈室內的吸塵系統管道應暗敷。
2.8.11氣流流型和送風量
2.8.12氣流流型的設計，應符合下列要求∶
1氣流流型應滿足產品生產工藝和空氣潔凈度等級的要求?？諝鉂崈舳鹊燃墳?/span>1～5級時，應采用單向流或混合流；空氣潔凈度等級為6～9級時，宜采用非單向流；
2清凈室工作區的氣流流速應滿足生產工藝和工作人員健康的要求。
2.8.13潔凈室的送風量，應符合現行標準《潔凈廠房設計規范》GB50073的有關規定。
2.8.14潔凈室（區）所需的滿足空氣潔凈度等級的潔凈送風量和氣流流型，宜按下表計算。
|
空氣潔凈度等級 |
氣流流型 |
平均風速 |
換氣次數 |
|
1～5 |
單向流動或混合流 |
0.2～0.45 |
—— |
|
6 |
非單向流 |
—— |
50～60 |
|
7 |
非單向流 |
—— |
15～25 |
|
8～9 |
非單向流 |
—— |
10～15 |
注：換氣次數適用于層高小于4.0m的潔凈室。室內人員少熱源少時，宜采用下限值。
2.9照明
潔凈室（區）的主要生產用房間一般照明的照度值宜為300～500Lx；輔助工作室、人員凈化和物料凈化用室、氣閘室、走廊等的照度值宜為200～300Lx。
對照度有特出要求的電子產品生產部位應設置局部照明，其照度值應根據生產操作的要求規定。
2.10防靜電與對地泄漏電阻值
2.10.1防靜電環境設計應按電子產品或生產工序進行分級。防靜電環境內靜電電位值應小于電子產品的靜電電位安全值。防靜電環境設計應分為三級，房間點環境設計分級適用場所應符合下表。
|
防靜電級別 |
靜電電位值 |
適用場所 |
|
一級 |
≤100 |
1. 半導體器件、集成電路、平板顯示器制造和測試的場所。 2. 電子產品生產過程中操作1級靜電敏感部件制造和測試場所 |
|
二級 |
≤200 |
1、靜電敏感精密電子儀器的測試和維修場所 2、靜電敏感電子器件制造和測試的場所 |
|
三級 |
≤1000 |
除一級、二級場所以外的電子器件和整機的組裝，調試場所 |
2.10.2潔凈廠房防靜電環境中，防靜電地面的面層結構和材料應符合下列要求：
1房間點地面面層的選擇，應滿足電子產品生產工藝的要求；
2防靜電地阿敏的表層材料應采用靜電耗散性材料，靜電耗散性材料表面電阻率應為2.5×104～1×109Ω；
3防靜電地面應設置導靜電泄放設施和接地連接，其地面對地泄放電阻值應為1×105～1×108Ω；
3潔凈室（區）性能測試和認證
3.1通則
3.1.1潔凈蜜（區）應定期進行性能測試。以認證潔凈室（區）始終符合本規范的要求。
3.1.2潔凈室（區）性能測試認證工作，應由專門檢測認證單位承擔，并應提交檢測報告。
3.1.3測試和認證工作之前，系統應達到穩定運行。測試儀表應在標定證書有效使用期內。
3.1.4潔凈室（區）的占用狀態應有空態、靜態、動態，其性能測試和認證宜為靜態或動態。
3.2潔凈室（區）性能測試要求
3.2.1確認清凈室（區）符合本規范要求，應進行下列基本測試∶
1空氣潔凈度等級測定；
2靜壓差；
3風速或風量。
3.2.2空氣潔凈度等級、靜壓差、風速或風的認證測試的長時間間隔應符合下表1和表2的規定。
空氣潔凈度等級認證的測試要求
|
空氣潔凈度等級 |
長時間間隔（月） |
測試方法 |
|
1～5 |
6 |
見4.4 |
|
6～9 |
12 |
見4.4 |
靜壓差和風速或風量認證的測試要求
注：1潔凈室（區）運行中已對粒子濃度、風速、靜壓差進行連續監測，且其測試值均符合本規范要求時，認證的測試時間間隔可延長，具體時間間隔，可與認證單位洽商。
2空氣潔凈度等級認證，可在靜態或者動態檢測，洽商確定。
3風量測定，應采用風速計在風口或風管測定。
3.2.3電子工業潔凈室（區）的認證測試，除空氣潔凈度等級、靜壓差、風速或風量測試外，還應根據需要進行下表規定的洽商選擇測試項目。
|
測試項目 |
空氣潔凈度等級 |
建議長的時間間隔（月） |
測試方法 |
|
已安裝過濾器泄漏 |
所有潔凈度等級 |
24 |
見4.3 |
|
氣流流型目測 |
|
24 |
見4.5 |
|
溫度 |
|
12 |
見4.6 |
|
相對濕度 |
|
12 |
見4.6 |
|
照度 |
|
24 |
見4.8 |
|
噪聲 |
|
＞12 |
見4.7 |
|
自凈時間 |
|
＞24 |
見4.10 |
|
密閉性 |
|
＞24 |
見4.11 |
4潔凈室測試方法
4.1風量或風速的測試
4.1.1對于單向流潔凈室，應采用截面平均風速和截面乘積的方法確定送風量，并應取離過森器300mm垂直于氣流的截面作為測試平面。應將測試平面分成相等的柵格，每個柵格尺寸應為600mm×600mm或末端空氣過濾器尺寸，測點應在柵格中心或不應少于3點。每一點的測試時間不應少于10s。應記錄平均值、值和值，并應以算術平均值作為平均風速。
4.1.2對于非單向流潔凈室，每一點的測試時間不應少于10s。3在每個末端空氣過濾器或散流器處，應采用風口法、風管法、風罩法等測量送風風速確定送風量，每個測試位置的測點數不應少于3點。
4.2靜壓差測試
4.2.1靜壓差的測定應在所有的門關閉時進行。
4.2.2儀器宜采用各種型式的微壓計，儀表靈敏度應小于1.0Pa。
4.2.3潔凈廠房有多個潔凈室（區）時，應從里面的房間與相鄰房間的壓差測試開始，并應按順序向外進行檢測。
4.3已安裝的空氣過濾器泄漏測試
4.3.1儀器應使用采樣量大于1l/min的光學粒于計數器。
4.3.2應在過濾器上風側引入大于等于0.1μm（0.5μm）粒子，粒子濃度應大于3.5×10'P/m3的大氣塵或其他氣溶膠；在過濾器下風側應用粒子計數器的等動力采樣頭放在距離被檢過濾器表面20～30mm處，并應以5～20mm/s速度移動。應檢測包括過濾器的整個面和過濾器周邊、過濾器框架及其密封處的掃描。
4.4潔凈度的檢測
4.4.1應使用采樣量大于1L/min光學粒子計數器，應根據粒徑鑒別能力、粒子濃度適用范圍和計數效率等要求選用儀器。儀器應有有效的標定合格證書。
4.4.2少采樣點應按下式計算：
NL=A0.5
式中：NL——少采樣點
A——潔凈室或被控潔凈區的面積（㎡）；
采樣點應均勻布置于潔凈室（區）的整個面積內，并應位于工作區高度。
4.4.3每一采樣點的每次采樣量應按下式確定：
式中VS——每個采樣點的每次采樣量，以l表示，當V，很大時，可使用順序采樣法。每個采樣點的采樣時間為1min，采樣量應至少為2L;
C——被測潔凈室空氣潔凈度等級的被測粒徑的限值（p/m'）;
20——在規定被測粒徑粒子的空氣潔凈度等級限值時，可測到的粒子顆數（顆）。
4.4.4當潔凈室（區）僅有一個采樣點時，則在該點應至少采樣3次。
4.5氣流流型的檢測
1氣流流型的檢測，宜采用氣流目測法。
2氣流目測法有示蹤線法、示蹤劑注入法，并應用圖像處理技術記錄和處理。示蹤線法所用纖維或示蹤劑的微粒都不應成為潔凈室（區）的一種污染源。
3示蹤線法應為通過觀察放置在測試桿末端或氣流中細鋼絲格柵上的絲線或單根尼龍纖維等，直接目測得到氣流方向或因干擾引起的波動。
4示蹤劑注入法，可采用純水噴霧或化學法生成的乙醇/正二醇等示蹤劑粒子的特性，在高強度光源下進行觀察或做成圖像。
5應采用圖像處理技術進行氣流目測，本法一般是與示蹤法結合，將在攝像機或膜上的粒子圖像等經技術處理得到氣流特性。
6氣流目測的測點位置、儀器等，應根據潔凈室（區）的具體條件洽商確定。
4.6溫度、相對濕度的檢測
1溫度、相對濕度的檢測應在潔凈室（區）內氣流分布均勻狀態測試，并應在凈化空調系統試運轉合格后安排進行。溫度、相對濕度檢測應在凈化空調系統已經運轉，并應至少穩定運行1.0h后進行。
2相對濕度檢測應將潔凈工作區劃分為等面積網格，每格面積應為100m2，應每格—個測點，但每個房間不應少于2個測點。
3檢測用探測器應設在潔凈室（區）內的工作高度，且距潔凈室（區）的吊頂、墻和地面不應少于300mm。并應考量潔凈室（區）內可能存在的熱源的影響。
4檢測時間應至少1.0h，并應至少6min進行1次（30s）讀數、記錄。
4.7噪聲檢測
1潔凈室（區）內的噪聲檢測應采用帶倍頻程分析的聲級計。
2潔凈室（區）內的噪聲檢測點應根據電子產品生產工藝要求確定。噪聲檢測點宜距地面1.1～1.5m，距墻應大于3m；檢測點的布置宜按清凈室（區）面積均分，宜每100m2設一檢測點。
4.8照度測試
1潔凈室（區）內照度檢測宜采用便攜式自動記錄照度計。2照度檢測應在室內溫度穩定、光源光輸出穩定后進行。潔凈室（區）照度檢測不應包括生產設備等的局部照明和備用照明。
3照度檢測點應設在工作高度，宜距地面0.85m，應每25m2設一個測點。
4.9微振檢測
1清凈室（區）內有微振控制要求的場所的檢測，應采用符合精密設備、儀器容許振動值要求的微振測試分析系統進行分階段測試。
2微振檢測點應根據潔凈室（區）內箭進行微振控制的精密設備、儀器的布置和微振控制設計的要求設置，—般檢測點應設在微振控制相關的地面、樓面、基礎面等。
3微振控制的檢測應由具有相應資質的單位進行?，F(xiàn)場檢測數據等應經過科學分析后，提供微振控制檢測報告，應包括檢測數據的分析、結論等。
4.10自凈間檢測
1自凈時間的檢測，宜用于非單向流潔凈室。
2自凈時間的檢測，宜采用大氣塵或煙霧發生器等人工塵源為基準，并宜以粒子計數器進行檢測，同時應符合下列要求；
1）以大氣塵為基準時，則必須將潔凈室停止運行相當時間，
在室內含塵濃度已接近于大氣濃度時，測出潔凈室內靠近回風口處的含塵濃度（N0）。然后開機，定時讀數（—般可設置每間隔6s讀數一次），直到回風口處的含塵濃度回復到原來的穩定狀態，記錄下所需的時間。
2）以人工塵源為基準時，應將煙霧發生器放置在離地面1.8m以上室中心，發煙1～2min后停止，等待1min，測出潔凈室內靠近回風口處的含塵濃度（N0）。然后開機，方法同上。
3由初始濃度（N0）、室內達到穩定的濃度（N）、實際換氣次數（n），可得到計算自凈時間（t0），與實測自凈時間進行對比，如果≤1.2t0為合格。
4自凈時間檢測方法除上述方法外，還有微粒濃度變化率評估法等。自凈時間檢測方法應洽商確定。
4.11密閉性檢測
1密閉性檢測或稱抑制滲漏測試，是測定清凈室（區）有無受污染的空氣從周圍具有相同或不相同靜壓的較低潔凈度等級的潔凈室（區）或非潔凈室（區）侵入。本檢測一般用于ISO1～5級潔凈室（區）。
2采用粒子計數器法檢測潔凈室（區）的密閉性，檢測時應先測量緊靠被測圍護結構表面外部的懸浮粒子濃度，一般此濃度應比潔凈室（區）內濃度大104，并大于等于3.5×106個/m3待測粒徑的粒子。
3潔凈室（區）的施工接縫，包括對墻板、吊頂?shù)慕涌p和管線、
燈具等的接縫的滲漏檢測，應在被測部位的50～100mm處掃描，其掃描速度為50mm/s。
潔凈室散開門處的滲漏檢測，應在距離門0.3-3.0m處測定潔凈室內的懸浮粒子濃度。記錄并報告比測得的外部相同粒徑粒子濃度大于10-3倍的讀數和位置。
5認證
5.1潔凈廠房性能測試認證前，應由業主與認證單位簽訂協議書，協議書中應明確檢測項目、測點位置及數量、測量要求和限值等，如測量空氣懸浮粒子濃度采樣點數、每次少的空氣采樣量、采樣時間、每個采樣點的測量次數、測量時間間隔、被計數粒子的粒徑，以及粒子數的限值等。
5.2按協議書規定及本附錄第3節的要求，以及本附錄第4節的方法進行測試，若測試結果在規定的限值之內，說明該潔凈室（區）符合規定要求。若測試結果超過規定的限值，說明該潔凈室（區）不符合要求，應進行改進，在完成改進工作之后，應進行再認證。
5.3每次性能測試或再認證測試應做記錄，并提交性能合格或不合格的綜合報告。測試報告應包括下列內容；
1'測試機構的名稱、地址；
2測試日期和測試者簽名；
3執行標準的編號及標準出版日期；
4被測試潔凈室（區）的地址、測試項目、測點的特定編號及坐標圖；
5被測潔凈室（區）的空氣清凈度等級、被測粒徑、被測清凈室（區）所處的狀態，氣流流型和靜壓差、全部采樣點坐標圖上注明所測的粒子濃度；
6測量用儀器的編號和標定證書；測試方法細則及測試中特殊情況；
7測試結果包括所有測試項目的記錄數據、分析結論等；
8對異常測試值進行說明及數據處理；
9注明上次的測試日期；
10設施的測試檔案可作為下次檢測計劃的依據。
5.4測試機構應提交潔凈室檢驗證書、再檢驗證書。
6記錄
6.1記錄保存應符合質量控制程序的要求。
6.2應按常規或定期的測試方法和儀表檢測，將初始觀察記錄、計算、數據處理和終報告，以及測試評價、報告人員簽名和日期進行存襠。
