潔凈室（區）檢測與抗疫（三）——生物安全柜（BSC）
本期著重講解在抗疫過程中承擔著重要角色的生物安全柜，并對生物安全柜的性能要求及檢測方法進行詳細闡述
1、定義：

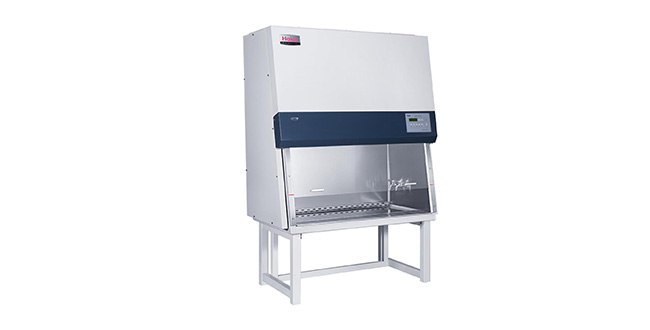

1.1生物安全柜：負壓過濾排風柜，防止操作者和環境暴露于實驗過程中產生的生物氣溶膠。
1.2分類：生物安全柜分為三級，Ⅰ級生物安全柜、Ⅱ級生物安全柜和Ⅲ級生物安全柜。
Ⅰ級生物安全柜有前窗操作口，操作者可通過前窗操作口在安全柜內進行操作。前窗操作口向內吸入的負壓氣流保護操作人員的安全；排出氣流經過濾器過濾后排出安全柜保護環境。
Ⅱ級生物安全柜有前窗操作口，操作者可以通過前窗操作口在安全柜內進行操作，前窗操作口向內吸入的負壓氣流用以保護操作人員的安全；經過濾器過濾的下降氣流用以保護安全柜內實驗物品；氣流經過濾器過濾后排出安全柜以保護環境。
Ⅲ級生物安全柜是全封閉、不泄露結構的通風柜。人員通過與柜體密閉連接的手套在安全柜內實施操作。下降氣流流經過濾器后進入安全柜用以安全柜內實驗物品；排出氣流流經兩道過濾器過濾或通過一道過濾器過濾再經焚燒處理用于保護環境。
2、食品藥品監督管理局于2011年12月31日發布《Ⅱ級生物安全柜》YY 0569-2011，并于2012年5月1日實施。該標準規定了Ⅱ級生物安全柜的術語和定義、分類、材料、結構和性能的要求、試驗方法、檢驗規則、標志、標簽、說明書、包裝、運輸和貯存要求。
3、Ⅱ級生物安全柜的分類：按照安全柜排入氣流占系統總流量的比例及內部設計結構分為A1、A2、B1、B2共四種類型。
4、Ⅱ級生物安全柜的主要性能要求
|
級別 |
參數名稱 |
計量單位 |
要求 |
|
Ⅱ級生物安全柜 |
過濾器完整性 |
% |
|
|
噪聲 |
dB(A) |
≤67 |
|
|
照度 |
lx |
|
|
|
振動 |
μm |
|
|
|
下降氣流流速 |
m/s |
0.25～0.50 |
|
|
流入氣流流速 |
m/s |
|
|
|
氣流模式 |
/ |
|
|
|
紫外輻射照度值 |
mW/㎡ |
≥400 |
5、檢測方法：
5.1過濾器完整性檢測
可掃描：光度計探頭在過濾器下游距過濾器表面不超過25cm，以小于50mm/s的掃描速率移動，使探頭掃描過濾器的整個下游一側和每個組合過濾片的邊緣，掃測路線應略微重疊。圍繞整個過濾器外圍、沿組合過濾片和框架的連接處以及圍繞過濾器和其他部件之間的密封處仔細檢查。
不可掃描：對于經管道排氣的安全柜，不能進行排氣過濾器的掃描檢漏，過濾器下游氣流中氣溶膠濃度的檢測是在下游氣流管道上鉆一直徑大約10mm的孔，將帶有硬管光度計探針插入孔中進行檢測。
5.2噪聲

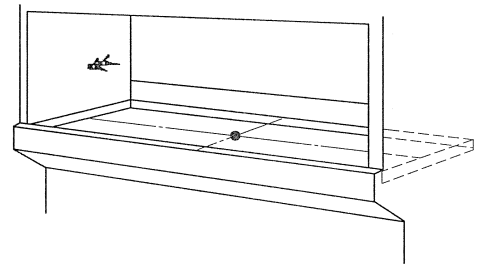

測點位置見下圖
關閉安全柜的風機和照明燈，如果有室外排風機，讓其繼續運行，在相同位置測量背景噪聲。

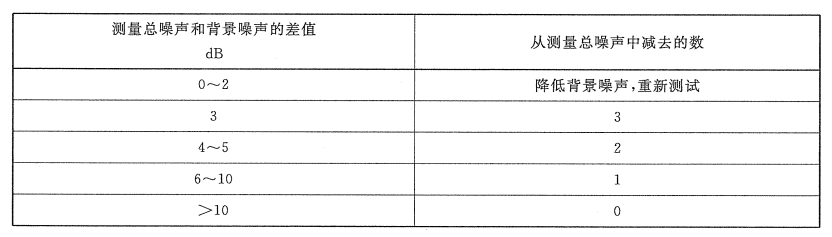

當背景噪聲大于57dB(A)時，實測值應按下表修正
5.3照度的檢測

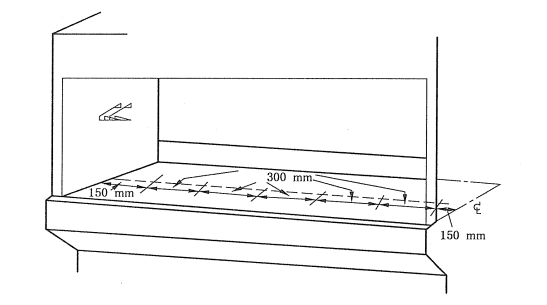

測點位置見下圖
關掉安全柜的燈，從一側依次在測量點進行背景照度測量。
打開安全柜的燈，啟動安全柜的風機，從一側起依次在測量點進行安全柜的照度測量。
5.4振動的檢測

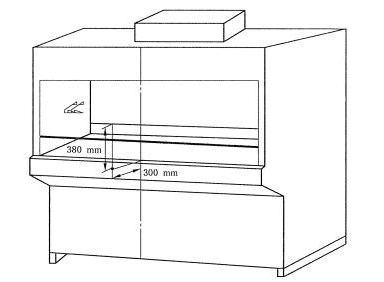

測點位置見下圖
測定安全柜正常工作時的總振幅，關閉風機，測定背景振幅，總振幅減去背景振幅即為安全柜的振動振幅。
5.5下降氣流流速的檢測

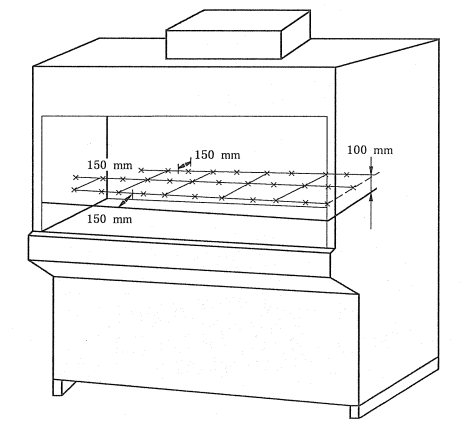

測點位置見下圖
在所有測點上測量風速，計算平均值。
5.6流入氣流流速檢測

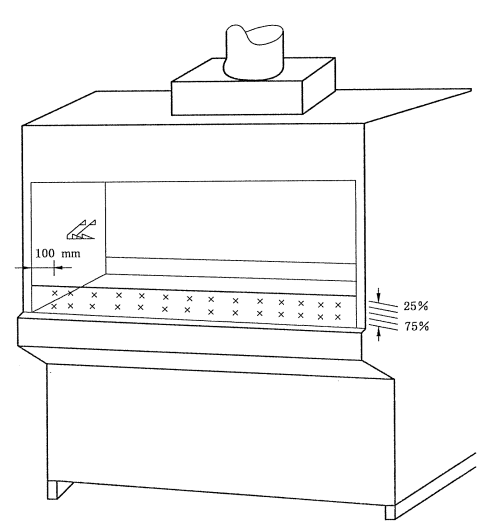

使用風速儀測試A型安全柜測點位置見下圖

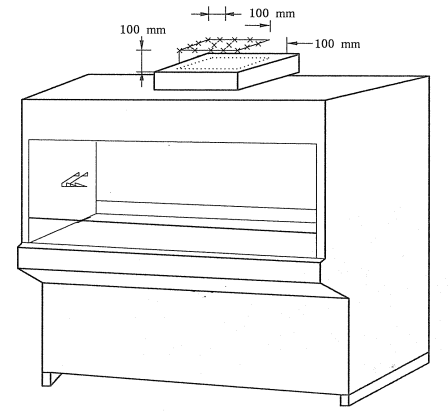

使用風速儀測試B型安全柜測點位置見下圖
5.7氣流模式的檢測
下降氣流測試：煙霧沿著工作臺面中心線，在前窗操作口頂端以上100mm的高度，從安全柜的一端移到另一端。
觀察窗氣流測試：煙在觀察屏后25mm、前窗操作口頂端以上150mm高度從安全柜的一端到另一端。
前窗操作口邊緣氣流測試：煙在安全柜外大約38mm處沿著整個前窗操作口的周邊經過，特別應注意角落和垂直邊緣。
滑動窗密閉性測試：煙在滑動窗內從安全柜側壁和工作區頂部50mm經過。
5.8紫外輻射照度值
測點位置見下圖
打開安全柜紫外燈，從一側起依次在測點進行安全柜的輻射強度測量。
小結：生物安全柜能夠符合其性能要求對于將樣本可能攜帶的病原體控制柜體內以起到保護操作者、保護環境、保護外部干擾起著至關重要的作用，定期開展對生物安全柜的檢測能夠?qū)⑿孤┓阑加谖慈?，使生物安全柜能夠更好的將操作者與被操作對象保持有效隔離，將可能攜帶的病原體控制在柜體內、從而起到相互保護的作用。
